氨气检测报警监控系统解决方案

声明：
我公司仅对售出的产品提供售后服务和技术支持，并承担产品责任。
本方案是监测氨气泄漏的通用性方案，供相关企业用户参考，您有义务自己辨别该方案对您单位的适用性和可行性，我公司对于您采纳该方案中的全部或部分建议所带来的直接或间接后果不负任何责任。

一． 适用对象
本方案适用对象为：
化工类企业，使用氨水、液氨做为原料，或生产过程中产生氨气；
食品类企业，以氯作为冷冻设备中制冷剂，为防止氨气房、冷库、车间等场所氨气泄露或浓度超标。
其它使用产品氨气的企业或相关场所。
按国家相关法规要求，同时确保安全生产，上述企业应安装做必要的检测报警系统

二．氨气的危险性介绍
无色气体,有毒，危险等级为2.2 。有刺激性味。常见的制冷剂。分子式NH3。分子量17.03。相对密度0.7714g/l。熔点-77.7℃。沸点-33.35℃。自燃点651.11℃。蒸气密度0.6。蒸气压1013.08kPa(25.7℃)。蒸气与空气混合物爆炸极限16～25%(最易引燃浓度17%)。对粘膜和皮肤有碱性刺激及腐蚀作用,可造成组织溶解性坏死。高浓度时可引起反射性呼吸停止和心脏停搏。短期内吸入大量氨气后可出现流泪、咽痛、声音嘶哑、咳嗽、痰可带血丝、胸闷、呼吸困难,可伴有头晕、头痛、恶心、呕吐、乏力等,人接触700ppm以上氨气可发生强烈的刺激症状,可耐受1.25分钟; 4600～9200ppm浓度下可立即死亡。
按国家标准《工作场所有害因素职业接触限值 GBZ2-2002》规定，车间中氨气最高允许浓度为30mg/M3,约为39.5ppm。在实际检测当中，通常参照以下数值：
平均阈值(TLV-TWA)：25（一般设为一级报警点）
瞬时阈值(TLV－STEL)：35（一般设为二级报警点）
危险浓度(IDLH)：100ppm-500ppm
上述三个定义解释如下：
平均阈值(TLV-TWA)
这个值表示环境中以时间加权的平均浓度值。绝大多数工人按8小时每天，40小时每周的安排在这个环境中工作时，不会有健康方面的问题。
瞬时阈值(TLV－STEL)
这个参数被定义为一个15分钟的加权平均值，在一个工作日的任意时刻工作场所中某种有害气体的浓度都不得超过其指定的阈值，即使在这一天中总的加权平均值达到了平均阈值。一天当中超过平均阈值且低于瞬时阈值的次数不得大于4次，每次的持续时间必须小于15分钟。
危险浓度(IDLH)
如果工人没戴防毒面具或者缺乏逃生经验，而工作环境中的气体浓度达到了危险浓度，那么30分钟的滞留会对人体造成永久性损害或削弱人体的健康程度(例如视力降低)。

二． 东方吉华固定式氨气检测系统介绍

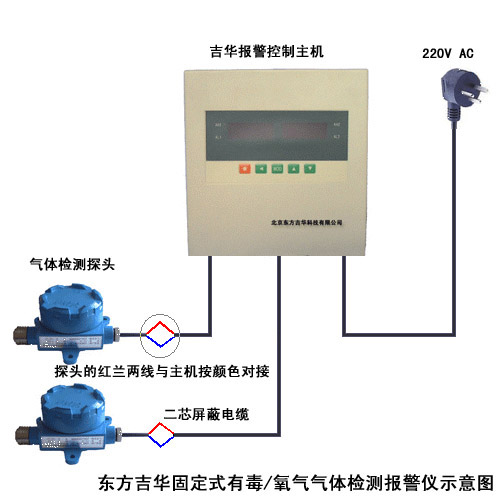

固定式氨气检测报警仪主要包括检测探头和主机两部分，将氨气检测探头安装于需要监测的地点，可以多点监控，并可以联网，通过主机供电并实现控制，根据需要安装排风扇、声光报警器等设备。
报警仪主机可接收检测探头的信号，当测量值达到设定的报警值时，控制主机发出声、光报警，同时输出控制信号（开关量触点输出），提示操作人员及时采取安全处理措施，或自动启动事先连接的控制设备，以保障安全生产。Jh系列报警主机适用于各种工业报警控制，壁挂式安装，安装简单、操作方便，工作状态稳定、测量精度高。

                        探头                                   主机

根据您对成本的要求，东方吉华公司可以提供三种型号的氨气检测探头：

低成本方案：

	方案	探头型号	简介
1	经济型低成本方案：	CGD-I-KNh3	出厂时按用户要求设定报警点，报警时探头为开关量输出，不能显示浓度值，价格低，，但同样能达到泄漏报警的作用。
2	典型方案	CGD-I-1Nh3	4-20mA输出，可在主机上显示浓度值。在主机（PLC）上任意设报警点，二级/多级报警。
3	个性化需求方案	CGD-I-DNh3	4-20mA输出,同时现场和主机上同时显示浓度，现场可带一路开关量输出（出厂设定报警点）

下面对典型方案中氨气探头作详细介绍，另两探头如下需要请电询或直接索取资料，电话：010-87004555

3．1氨气检测探头参数（CGD-I-1Nh3型）

检测气体：氨气（NH3）
工作温度：基本型：-10℃-~+50℃；
检测范围：0-100/0-200/0-1000ppm
最大功耗： 30mA（电化学）
输出信号： 4-20mA标准信号输出
连接电缆： 2芯屏蔽电缆
环境湿度：10%-95%RH(非冷凝)
环境压力：ATM±10%
检测精度：±5%F.S
分 辨 率：1ppm
零 漂 移：＜0.5%F.S./月
反应时间：<45s
防护等级：IP66
防爆等级：EEx d IIC T6
产地：北京
品牌：吉华
工作电源：24V DC(可由主机提供)

3．2报警控制主机参数
高精度，误差小于0.2%F.s，抗干扰能力好；
接收标准信号：4-20mA、0-10V等；
一至八个通道；
报警点及全部参数可按键设定；
每个通道带二个报警输出；
可设定低上限、下限报警，具有延时报警功能（部分型号）；
二线或三线制探头均可，可为探头提供24V供电；
可以对检测探头的数据进行修正，可远程调零点；
可选RS485/232通讯功能，通过计算机设置所有参数，并进行实时监控和通讯。
工作电压  220V AC
输入信号：单路或多路4-20 mA
控制输出：开关量接点输出220VAC，2A
温度范围：0~70℃
湿度范围：10~90% RH(非凝结)
精    度：0.2%F.s（单通道为：0.5%F.s）
安装方式：壁挂式安装
重    量：3kg（多通道）
外形尺寸：350X450X100mm(多通道主机)
根据客户需要，可以配现场数显探头，或开关量探头（参考另外的低成本方案），同时可以选装声光报警器。

四．安装地点与数量
参照《石油化工企业可燃气体和有毒气体检测报警设计规范SH3063-1999》，有如下相关规定：
生产或使用有毒气体的工艺装置和储运设施的区域内，应按本规范设置有毒气体检测报警仪。
在不正常运行时可能泄漏甲类气体、有毒气体、液化烃的设备或管法兰、阀门组。
有毒气体检测点与释放源的距离宜小于1m。
客户可以根据以上要求确定探头的安装数量，同时参考现场通风、空间高度、现场是否有人等其它因素。
如果没有专业设计院或安全评估公司/设计公司为您提供设计服务，您又不知道具体安装数量和位置，您可以与吉华联系，我们为您免费提供相关咨询。电话：010-51292816

五．系统使用、维护及售后服务
 系统安装前吉 华提供全方位的技术咨询，在安装过程中提供指导和并协助调试，系统运行后提供完善的售后服务，主要包括（以合同为准）：
 提供必要的技术支持，发货前作好参数设置与调试工作；
 全部产品免费质保一年；
使用过程中技术支持；
提供一次免费检定提供服务；（具体服务以合同为准）


技术支持电话：010-51292816

北京东方吉华科技有限公司
2007年5月
