二、接线指南

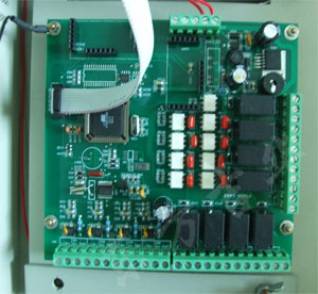

1、主机内接线端子示意图如下：
毒气变送器连接线缆为二芯屏蔽线缆，我公司产品按公司惯例，线缆颜色定义如下：（图4）
毒气探头/变送器

1

2

3

4

5

6

7

8

9

10

11

12
毒气探头/变送器
   红   蓝          红   蓝           红    蓝          红     蓝

毒气探头与主机相连，接线示意图如下：（图5）

主机内部
接线端子
主机内部
接线端子

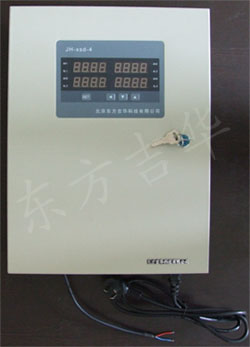

主机
主机与毒气探头相接
主机
主机与毒气探头相接
